避雷器在線監測裝置(又稱避雷器漏電流及動作記錄器，簡稱監測器）是串聯在避雷器低壓端，用來監測避雷器泄漏電流的變化、動作次數以及報知的一種設備。適用于電力系統各種電壓等級氧化鋅避雷器、碳化硅避雷器的運行監測。
避雷器在線監測裝置分類：
按其使用對象可分為：瓷殼或復合外套避雷器和 GIS 罐式避雷器用兩種。
按其配套避雷器的系統標稱電壓可分為：35kV、110kV、220kV、330kV、500kV、750kV、1000kV 等。
二、型號說明
CXRD-JCQ-3C 系列避雷器在線監測裝置，其使用地點的環境條件與相連接的避雷器相同，海拔高度不超過 3000m；環境溫度為－40℃～＋40℃；其余應按照避雷器的適用標準；它不適用于有嚴重污穢和有劇烈振動的地區，如有特殊要求，可提出共同協商而定。
四、產品結構和工藝特點

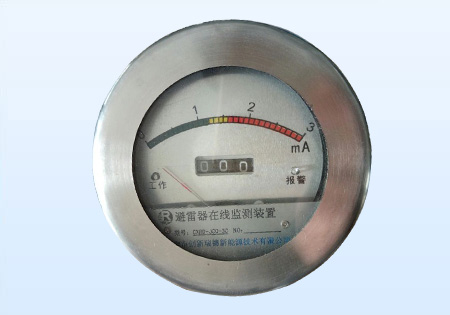

避雷器在線監測裝置主要由非線性電阻、電磁計數器、毫安表、和電子元器件組成；該監測裝置在結構上采用旋壓無縫鋼管或不銹鋼管圓筒式外殼，將所有元件封裝在里面，外殼起到電屏蔽和接地作用；其高壓出線端從底板經復合或瓷絕緣子引出，動作次數和避雷器泄漏電流可通過前面玻璃窗口觀察。
產品特點如下：
⑴ 測量誤差小，動作靈敏度高、準確可靠；
⑵ 通流容量大、顯示清晰明顯；
⑶ 適用電壓等級范圍廣；
⑷ 密封可靠、很好的防銹蝕能力；
⑸ 有較強的抗環境干擾能力；
⑹ 安裝使用方便等特點。
五、引用標準
GB 11302 《交流無間隙金屬氧化物避雷器》
JB/T 10492 《交流無間隙金屬氧化物避雷器用監測器》
六、產品主要參數表
