CXRD-ZDB系列組合式過電壓保護器采用三相四柱組合式結構，適用于35KV及以下電力系統，是限制雷電過電壓和操作過電壓的一種保護電器。主要用于保護發電機、變壓器、開關、母線、電動機等電氣設備的絕緣免受過電壓的損害，它具有動作快、伏安特性平坦、殘壓低、性能穩定、組裝維護方便等優點。對于相間和相地過電壓都能起到有效的保護作用。
產品型號：

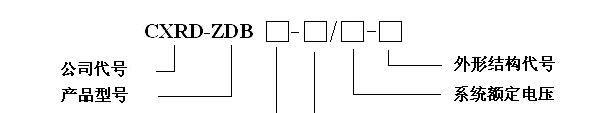

型號說明：
系統額定電壓：安裝過電壓保護器的系統額定電壓
結構特征:
1、無間隙組合式過電壓保護器
2、串聯間隙組合式過電壓保護器
保護對象：
A、電站型：適合各種變壓器、開關、母線的過電壓保護
B、電機型：適合各類電機的過電壓保護
C、電容器型：適合各種電容器的過電壓保護
外形結構：
F、全封閉結構（6kV、10kV見圖2，35kV見圖6）
T、積木式組合結構（6kV、10kV見圖3，4）
如：CXRD-ZDB1-A/10-F為電站型、無間隙組合式過電壓保護器，系統額定電壓為10kV，外形為全封閉結構。
安裝注意事項：
安裝CXRD-ZDB前，請首先核對保護器型號、電壓等級是否正確，無誤后方可安裝。安裝時，先將保護器用螺栓固定在安裝底座上，然后將接地相（D相）可靠接地，對應的A、B、C相高壓引線分別固定在相應的高壓接線端子上。保護器距離被保護設備不要太遠，否則影響保護水平。正面向外，以便于平時檢查。
