10kV架空配電線路T接的用戶內部發生故障時，如故障在其進線段，或故障雖發生在用戶進線開關內側但其保護動作時限與變電站出線開關保護配合不當時，均會造成變電站出線開關保護掉閘。如果長時間故障，變電站重合不成功，則一個中壓用戶界內的事故將使整條配電線路停電，這種在配電網中常見的波及事故，對社會將造成惡劣影響。
用戶分界負荷開關是解決上述波及事故的理想設備，該設備安裝于10kV架空配電線路的責任分界點處，可以實現自動切除單相接地故障和自動隔離相間短路故障。確保非故障用戶的用電。
用戶分界負荷開關控制器是專門用于分界開關本體的智能控制。實現保護控制功能和通信功能，控制器與開關本體通過控制電纜和航空接插件進行電氣連接，實現其保護及自動監控功能。該產品廣泛適用于城鄉10kV架空配電線路用戶。

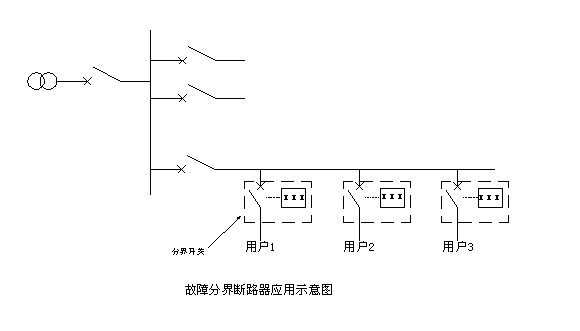

應用示意圖如下：
2．技術參數
使用環境條件
a) 環境溫度： 戶外 -40℃ ～+80℃
b) 抗震能力： 地面水平加速度0.3g、地面垂直加速度0.15g同時作用持續三個正弦波，系數 1.67
c) 日溫差： 25℃
d) 日照強度： 0.1W/cm2(風速0.5m/s時)
e) 風速： ≤25m/s
f) 覆冰厚度： 10mm
g) 運行環境： 戶外、無易燃、爆炸危險、化學腐蝕及劇烈振動的場所
3.技術指標
| 序號 | 項 目 | 規 定 值 | 備 注 |
| 1 | 輸入工作電壓 | AC100V/AC220V | |
| 2 | 輸入工作電壓頻率 | 50Hz | |
| 3 | 輸入工作電壓允許波動范圍 | ±15% | |
| 4 | 整機功耗 | ＜10W | |
| 5 | 輸出電壓（合閘/分閘操作） | DC100V/DC220V | |
| 6 | 相電流采樣輸入值范圍 | 0 ～30A | 是二次值 |
| 8 | 零序電流采樣輸入值范圍 | 0 ～5A | 是二次值 |
| 9 | 相電流采樣誤差 | ±0.5% | |
| 10 | 零序電流采樣誤差 | ±0.2% | |
| 11 | 相間短路過流保護定值 | 0.5 ～30A | 步長0.01A |
| 12 | 相間短路過流保護動作時間 | 0～3S | 步長0.01S |
| 13 | 單相接地保護電流定值 | 0.01～5A | 步長0.005A |
| 14 | 單相接地保護時間定值 | 0～30S | 步長0.01S |
| 15 | 遙控器遙控距離 | 50米以內 | |
| 16 | 抗高頻干擾 | IV級 | GB/T15153.1 |
| 17 | 靜電放電 | IV級 | GB/T15153.1 |
| 18 | 浪涌干擾 | IV級 | GB/T15153.1 |
| 19 | 快速瞬變 | IV級 | 參考GB/T15153.1 |
3．特點、功能及工作原理
3.1控制器的特點
? 可以快速切除界內故障；
? 控制器為32位微機型的繼電保護及監控裝置，預留以太網通訊接口，滿足電力系統信息化的要求；
? 體積小，可方便地安裝在控制箱內。
? 可以發中文短信和字符短信，比單純發字符短信的產品使用起來更加直觀。
? 有專門的控制字設定保護動作后是立即跳閘還是等失壓后跳閘，所以既可以與斷路器配合也可以與負荷開關配合。
? 與預付費電能表配合，實現預付費控制功能。還可以擴展，在未經授權的情況下，打開計量箱門，強制斷電的功能，起到防竊電的功能。
? 模擬量可以采集四個電流和四個電壓，適用于多種接線方式的要求。
? 接地保護可以選擇帶方向或不帶方向。
? 短信可以設置發或不發，使測試更加方便。
3.2保護功能及工作原理
10KV饋線或設備的故障主要有相間短路和單相接地兩種類型，控制器對這兩種故障分別進行處理。
3.2.1 相間短路故障的處理
對于用戶界內的相間短路故障，控制器通過檢測從分界開關內部采集的A C相電流與定值比較來判斷故障的發生，當大于定值，立即跳閘把故障隔離掉，不影響非故障區域的供電。即便由于定值的選擇性問題，某些故障造成了變電站出線開關的也跳閘了，但變電站重合后，故障點已經被隔離，非故障區域可以很快恢復供電。
設三段定時限過流保護（過流Ⅰ段、過流Ⅱ段和過負荷），各段電流及時間定值可獨立整定，分別設置整定控制字控制這三段保護的投退。過負荷可以選擇跳閘或告警。
專門設置一段加速段電流保護，在手合或重合閘后投入3秒，而不是選擇加速Ⅰ段、Ⅱ段。可以由控制字投退，加速段的電流及時間可獨立整定。
3.2.2 單相接地故障的處理
控制器通過檢測從分界開關內采集的零序電流與定值的比較來區分和判斷用戶界內和界外的單相接地故障，對于用戶界外的單相接地故障，由于零序電流遠小于用戶界內發生單相接地故障時的零序電流，因此，通過設定適當?shù)亩ㄖ?，即可做出?zhǔn)確的判斷。
接地保護可以選擇帶方向或不帶方向。有零序電壓時可以選擇帶方向。
可以選擇跳閘或告警。
3.2.2 重合閘
有四次重合閘，每次的投退可單獨控制，每次的延時可獨立整定。
3.3 GPRS或短信方式的通信功能
可以通過手機網絡，采樣GPRS方式或短信方式與監控系統通信，實現遠程的采集和控制。比如采集電流、開關狀態等，遠程遙控跳閘、合閘。
采用GPRS方式還是短信方式訂貨時可以選擇。
采用短信方式時，可以發中文和字符兩種格式的短信，兩種格式自動切換。
也可以選擇使用通道，比如光纖通道。
3.4 遙控、遙測、遙信功能
遙控功能有：遙控跳閘操作，遙控合閘操作。
遙測量主要有：IA IB IC I0 UAB UCB U0 UP COSφ、P、Q，精度達到0.5級。UP是電源電壓。
遙信量主要有：6路遙信開入、裝置變位遙信及事故遙信，并作事件順序記錄，遙信分辨率小于2ms。
3.5 對時功能
可以通過調度通過通信對時，也可以使用手機通過短信對時，也可以使用測試軟件對時。
3.6 PT監測功能
PT是一個相對容易出故障的元件，因此，本裝置特設PT的實時監測功能。有電流，電壓沒有或低于門檻（額定電壓的60％）判斷為PT異常，立即發送事項短信通知。
3.7備用電源功能
使用大容量的電容做備用電源，長壽命、免維護，避免了電池壽命短的缺點。實時監視電源電壓，一旦失壓將發出交流失電短信。交流失電后10秒內可以進行一次跳閘、合閘操作。
當然，也可以選擇使用電池做備用電源，訂貨時說明即可。
3.8事項記錄保存功能
可以存儲32條事件順序記錄（SOE記錄），和16條保護動作記錄。掉電不消失。方便事故的追憶和分析。
3.9 自動發送事項短信功能
實時監視現場狀態的變化，一旦發生變化立即向指定的手機號碼（可以是多個手機號）發送發送事件報告，事件報告是中文的，很直觀，可以發送的事件報告包括（比如安裝在開關廠）：
|
序號 |
事件 |
短信內容舉例 |
|
1 |
開關合閘 |
2010年1月1號23點59分58秒開關廠合閘 |
|
2 |
開關跳閘 |
2010年1月1號23點59分58秒開關廠跳閘 |
|
3 |
現場遙控器合閘 |
2010年1月1號23點59分58秒開關廠桿下遙控合閘 |
|
4 |
現場遙控器跳閘 |
2010年1月1號23點59分58秒開關廠桿下遙控跳閘 |
|
5 |
調度遙控合閘 |
2010年1月1號23點59分58秒開關廠遙控合閘 |
|
6 |
調度遙控跳閘 |
2010年1月1號23點59分58秒開關廠遙控跳閘 |
|
7 |
登錄到GSM網絡 |
2010年1月1號23點59分58秒開關廠登錄 |
|
8 |
現場遙控器復歸 |
2010年1月1號23點59分58秒開關廠桿下遙控復歸 |
|
9 |
欠費跳閘 |
2010年1月1號23點59分58秒開關廠欠費跳閘 |
|
10 |
欠費告警 |
2010年1月1號23點59分58秒開關廠欠費告警 |
|
11 |
PT故障 |
2010年1月1號23點59分58秒開關廠PT故障 |
|
12 |
交流失電 |
2010年1月1號23點59分58秒開關廠交流失電 |
|
12 |
過流I段保護跳閘 |
2010年1月1號23點59分58秒開關廠過流I段跳閘，IA=50.5A，IB=5.5A，IC=50.5A， |
|
13 |
過流II段保護跳閘 |
2010年1月1號23點59分58秒開關廠過流II段跳閘，IA=50.5A，IB=5.5A，IC=50.5A， |
|
14 |
過流加速段保護跳閘 |
2010年1月1號23點59分58秒開關廠過流加速段跳閘，IA=50.5A，IB=5.5A，IC=50.5A， |
|
15 |
過負荷跳閘 |
2010年1月1號23點59分58秒開關廠過負荷跳閘，IA=20.5A，IB=5.5A，IC=20.5A， |
|
16 |
接地保護跳閘 |
2010年1月1號23點59分58秒開關廠接地保護跳閘，I0=50.5A，U0=25.5V |
|
17 |
一次重合 |
2010年1月1號23點59分58秒開關廠一次重合 |
|
18 |
二次重合 |
2010年1月1號23點59分58秒開關廠二次重合 |
|
19 |
三次重合 |
2010年1月1號23點59分58秒開關廠三次重合 |
|
20 |
四次重合 |
2010年1月1號23點59分58秒開關廠四次重合 |
3.10 測試軟件
提供基于WINDOWS系統的，配套的專門測試軟件，現場的設置和查詢非常方便，比如設地址編號、定值、參數、安裝地點等。
3.11現場遙控器遙控
使用配套的無線遙控器可以就地跳閘、合閘、復歸。遙控器有四個鍵，A BCD。跳閘操作：按“D”，3秒內按“A”鍵。合閘操作：按“D”鍵，3秒內按“B”鍵；復歸操作：按“D”鍵，3秒內按“C”鍵。
3.12遙控檢查
通過短信的遠程遙控和使用遙控器的就地遙控，裝置都能自動檢查遙控操作的合理性。比如開關分位再跳閘或開關合位再合閘，未儲能合閘都認為是不允許的操作。對于檢查出的不允許的操作，遠程遙控會響應相應的提示信息，就地遙控器遙控，則操作自動被取消。
3.13 多種定值整定方式
為了適應不同的使用習慣，本裝置的定值可以通過撥碼輪整定，也可以通過通信整定，通過撥碼輪整定的叫撥碼輪定值，通過通信整定的叫通信定值，裝置管理著兩套定值，可以選擇使用哪一套定值，兩套定值都可以在調度查看，也都可以使用手機查看。
3.14 硬件閉鎖超級號碼的整定
手機網絡是一個開放的網絡，超級號碼有所有的權限，尤其是控制和定值、參數整定的權限，所以，超級號碼是至關重要的。因此，本裝置特設一個硬件的閉鎖開關，把本開關置于調試狀態，才能修改超級號碼，在運行狀態是不可能被修改的。而且，閉鎖開關的狀態可以在調度實時監視。
4．使用說明

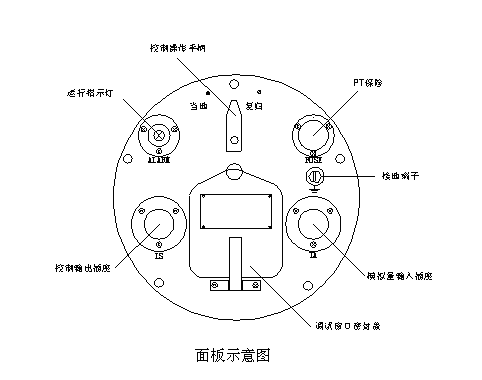

控制器底蓋面板各部件的名稱如下圖所示：
運行指示燈是雙色、高亮度指示燈，一個是蘭色一個是黃色。安裝到桿上后，可以就地觀察裝置的運行情況。下表列出了這兩個燈的含義：
| 1 | 蘭燈每3秒閃一下，黃燈滅 | 運行正常，沒有未復歸的保護事項。 |
| 2 | 蘭燈每3秒閃一下，黃燈亮 | 運行正常，有未復歸的保護事項，復歸后黃燈滅。 |
| 3 | 蘭燈亮1秒滅1秒，黃燈滅 | 啟動或掉線后，正在登錄到GSM網絡 |
| 4 | 蘭燈亮1秒滅1秒，黃燈亮 | GSM網絡掉線，正在登錄，而且有未復歸的保護事項。 |
| 5 | 都滅 | 裝置沒有電 |
黃燈亮?xí)r可以通過四種方式復歸：通過面板上的操作手柄復歸，使用遙控器復歸，使用掌上電腦通過無線模塊或通信線遙控復歸，用GPRS或短信復歸。
4.2 控制操作手柄
向右撥用于就地復歸操作；向左撥是當?shù)匚恢?，用于檢修設備時，閉鎖合閘，此時通過控制器是合不了閘的。就地復歸信號，當?shù)貭顟B(tài)信號都能被自動檢測，并生產帶時間標簽的事項記錄。
4.3 PT保險
是串入控制器工作電源回路的保險，可以更換。當線路上有電，PT正常，但是控制器運行燈全滅時需要檢查是否是該保險壞了。
4.4調試窗口

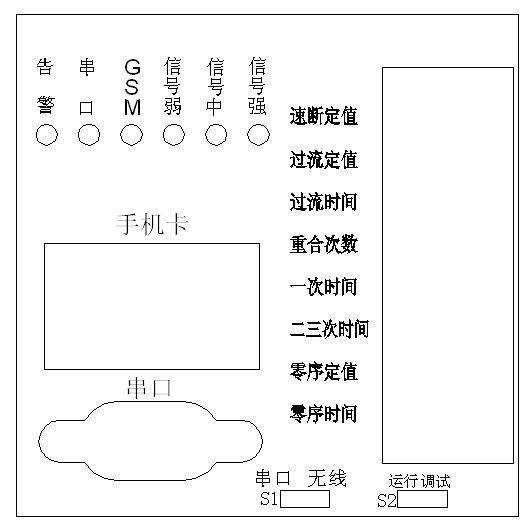

打開“調試窗口密封蓋”就可以看到如下圖所示的調試面板：
|
元件標號 |
說明 |
|
撥碼輪 |
用戶簡便的設置保護定值。撥碼輪定值表見后面的說明。 |
|
串口 |
RS232接口，用于當?shù)卣{(diào)試。 |
|
手機卡 |
SIM卡座，裝入手機卡。 |
|
S1開關 |
調試通訊方式選擇開關?？梢赃x擇采樣串口或無線兩種方式。使用串口方式需要使用通信電纜與調試終端連接。使用無線方式與調試終端通信，此時不需要通信電纜了，但需要使用專門地?zé)o線接口模塊。訂貨時要說明。 |
|
S2開關 |
運行態和調試態的切換。 |
|
告警燈 |
正常時滅，亮?xí)r說明自檢故障，比如定值錯誤、參數錯誤。 |
|
串口燈 |
調試通信指示燈，數據收發時閃動，空閑時滅。 |
|
GSM燈 |
GPRS/短信通信指示燈，數據收發時閃動，空閑時滅。 |
|
信號弱、中、強三個燈 |
手機通信網絡質量指示燈，全滅信號質量太差不能可靠通信，全亮信號質量很好，通信可靠。 |
4.5 航插
LS和TA用于與開關及PT的連接。詳細介紹見后面“控制器與開關的連接”部分的說明。
4.6 撥碼輪定值表
| 撥碼數值 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | |
| 1 | 速斷定值(安) | 退 | 1 | 2 | 3 | 5 | 10 | 15 | 20 | 25 | 30 |
| 2 | 過流定值(安) | 退 | 0.5 | 0.7 | 1 | 1.5 | 2 | 3 | 5 | 7 | 10 |
| 3 | 過流時間(秒) | 0.1 | 0.2 | 0.3 | 0.5 | 1 | 2 | 3 | 4 | 5 | 10 |
| 4 | 重合次數 | 0 | 1 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| 5 | 一次時間(秒) | 0.3 | 0.5 | 1 | 2 | 3 | 5 | 10 | 20 | 30 | 600 |
| 6 | 二三次時間(秒) | 5 | 6 | 7 | 8 | 9 | 10 | 20 | 30 | 100 | 600 |
| 7 | 零序定值(安) | 退 | 0.5 | 1 | 1.5 | 2 | 3 | 4 | 5 | 6 | 8 |
| 8 | 零序時間(秒) | 0.1 | 0.2 | 0.5 | 1 | 2 | 5 | 10 | 100 | 3600 | 7200 |
1）上表中除零序定值為一次值外，其他所有電流定值均為二次電流值。
2）選擇撥碼輪定值有效需要把參數中的“定值選擇”項設為0，否則有效定值會選擇通信設的定值。出廠時該參數是0，即默認是選擇撥碼輪定值為有效定值。需要使用通信設的定值時，把該參數改為1即可。
4.7超級用戶和一般用戶的設置
一臺設備就一個超級用戶。在調試態下才允許設置超級用戶，超級用戶才能設置其他用戶，遙控也是超級用戶才行。不設超級用戶，就設不了一般用戶。
在已經成功登錄到GSM網絡后進行，現象是三個網絡質量燈至少有一個是亮的。
超級用戶的設置：比如把13912345678設為超級號碼。
1）、把“運行/調試”開關撥到調試狀態。
2）、手機發字符短信：SZHMCJ：13912345678。
3）、收到短信：OK。
4）、把“運行/調試”開關撥到運行狀態。很重要，一定要置于運行狀態，在調試需要時臨時切換到調試狀態，之后恢復運行狀態。
一般用戶的設置：比如把13911234567、13921234567、13931234567、13941234567四個號碼設為一般號碼。
1）、一定要用超級用戶號碼的手機發短信。
2）、短信內容：SZHMYB：4，13911234567，13921234567，13931234567，13941234567。
3）、收到短信：OK。
4.8 設地址
在使用通道通信時，比如光纖通道，每個設備一個地址，所以需要設置地址。要使用配套的測試軟件設置。
使用測試軟件的方法如下：
S2選擇到調試狀態，讀參數，參數中改成需要設的地址，設置參數，S2選擇到運行狀態。
使用GPRS或GSM時不需要設置地址。
設備出廠默認地址都是1。
5．安裝與連接

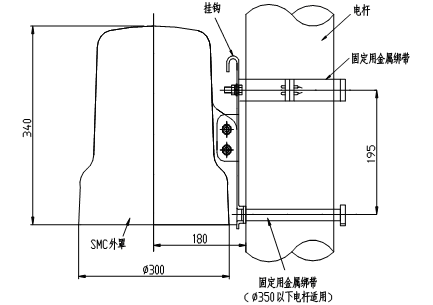

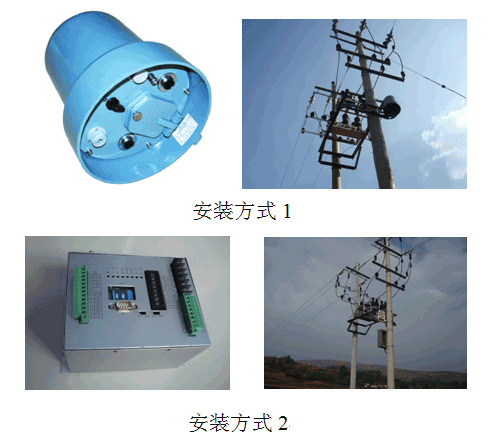

5.1柱上安裝示意圖

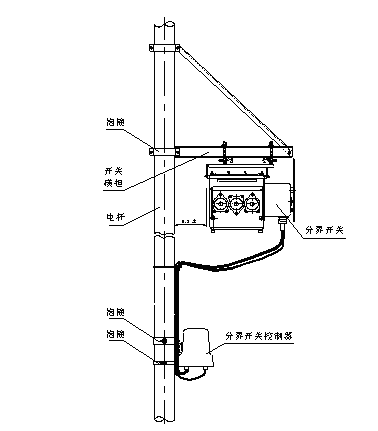

分界開關本體與控制器同桿安裝，其連接如下圖：

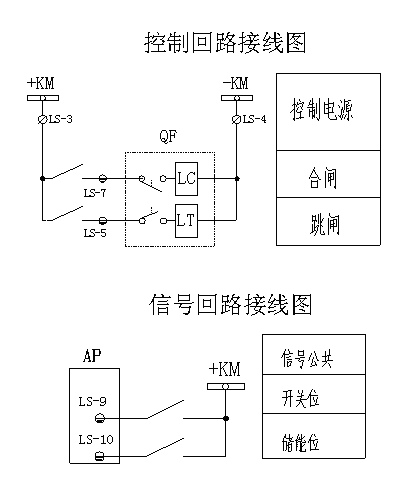

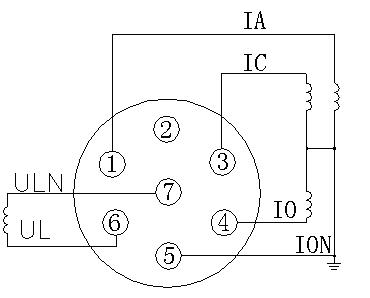

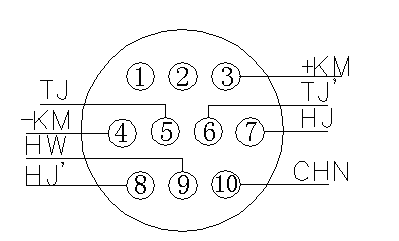

通過面板上的兩個航插與開關及PT連接，LS為10芯航插,TA為7芯航插 ，它們的接線如下圖所示：
六、短信數據格式
6.1中文短信
6.1.1設置安裝地點
超級用戶可以。
比如安裝地點是“521線路6號桿”，短信內容是“設02，01，08，521線路6號桿，OK”，其中08是漢字的個數。短信內容中漢字個數、漢字內容可以改變，別的不能改變。
6.1.2主動發送的事項短信
舉例，比如09年1月3號11點02分33秒，開關跳閘。裝置發的中文短信是“09年1月3號11點02分33秒521線路6號桿跳閘”
主動發送的中文短信事項有以下這些：
1）、桿下遙控跳閘，2）桿下遙控合閘，3）就地復歸，4）一次重合閘，5）二次重合閘，6）三次重合閘，7）四次重合閘，8）PT失壓，9）強制跳閘，10）合閘，11）跳閘，12）過流I段跳閘，13）過流II段跳閘，14）過流加速段跳閘，15）過負荷跳閘，16）過負荷告警，17）接地跳閘，18）接地告警。
6.2字符短信
一、查詢類
可以查詢：時間、狀態、定值、參數、保護記錄、事件記錄（SOE）、設置的手機號碼。
1.1查詢時間：
發：CXSJ
收：CXSJ :2010-01-18 16:06:30
1.2查詢狀態：
發：CXZT
收1：CXZT :KG=0/1, CN=0/1 ,TS=0/1,Ia=xxxxA ,Ic=xxxxA ,I0=xxxxA, Up=xxx.xV。//模式1
收2：CXZT :KG=0/1 ,CN=0/1 ,TS=0/1,Ia=xxxxA ,Ic=xxxxA ,Up=xxxxV。//模式2
收3：CXZT :KG=0/1 ,CN=0/1, TS=0/1,Ia=xxxxA, Ic=xxxxA, Uab=xx.xKV, Ucb= xx.xKV, P=xxxxKW ,Q=xxxxKVA , COSΩΦ=x.xx ,Up=xxxxV。//模式3，I0 U0都不采，電源電壓?jiǎn)为?dú)。
收4：CXZT :KG=0/1, CN=0/1 ,TS=0/1,Ia=xxxxA ,Ib=xxxxA ,Ic=xxxxA ,Uab= xx.xKV , Ucb= xx.xKV ,P=xxxxKW ,Q=xxxxKVA , COS=x.xx ,U0=xxxxV, I0=xxxxA, Up=xxxxV. //模式4，模式，都采集。
收5：CXZT :KG=0/1, CN=0/1 ,TS=0/1,Ia=xxxxA ,Ic=xxxxA ,Uab= xx.xKV, Ucb= xx.xKV, P=xxxxKW, Q=xxxxKVA, COS=x.xx ,U0=xxxxV ,I0=xxxxA, Up=xxxxV. //模式5，比模式少Ib。
收6：CXZT :KG=0/1 ,CN=0/1 ,TS=0/1,Ia=xxxxA ,Ib=xxxxA, Ic=xxxxA, Uab= xx.xKV, Ucb= xx.xKV, P=xxxxKW, Q=xxxxKVA , COS=x.xx ,I0=xxxxA ,Up=xxxxV. //模式6，比大模式少U0
收7：CXZT :KG=0/1 ,CN=0/1 ,TS=0/1,Ia=xxxxA ,Ic=xxxxA ,Uab= xx.xKV, Ucb= xx.xKV ,P=xxxxKW, Q=xxxxKVA, COS=x.xx, I0=xxxxA, Up=xxxxV. //模式7，比大模式少U0和Ib。
收8：CXZT :KG=0/1, CN=0/1, TS=0/1,Ia=xxxxA, Ic=xxxxA ,U0=xxxxV, I0=xxxxA, Up=xxxxV. //模式8，比模式1增加了U0。
KG：開關位，CN：儲能位，TS：調試態。
發的是一次值，即乘了CT變比后值。
Ia Ic的格式有三種：大于等于1000時xxxxA，大于等于100小于1000時，xxx.xA，小于100時xx.xA或x.xA。
I0的格式，乘了零序CT變比，xxxxmA/ xxxmA/ xxmA/ xmA。
Up的格式，不乘PT變比，大于等于100時xxx.xV，其他xx.xV。
U0的格式，不乘PT變比，大于等于10時xx.xxV，其他x.xxV。
Uab Ucb的格式，固定乘了100，單位是KV，xx.xKV或x.xKV。
1.3查詢定值
發：CXDZ，x。x＝0代表查詢通過撥碼輪設的定值，x=1代表查詢通過通信設的定值。
收：CXDZ :(GL1DL)xx.xA ,(GL1SJ)xx.xxS ,(GL2DL)xx.xA ,(GL2SJ)xx.xxS,
(JSDL)=xx.xA ,(JSSJ)xx.xxS ,(GFHDL)xx.xA ,(GFHSJ)xx.xxS,(LXDY)xx.xV,(LXDL)xxxx.xmA,(LXSJ)xxxx.xxS,(CH1SJ)xxx.xxS,(CH2SJ)xxx.xxS,(CH3SJ)xxx.xxS,(CH4SJ)xxx.xxS,
(GL1)0/1,(GL2)0/1,(GLJS)0/1,(GFH)0/1,(GFHTZ)0/1,(LX)0/1,(LXTZ)0/1,(LXFX)0/1,(CH1)0/1,(CH2)0/1,(CH3)0/1,(CH4)0/1,(SY)0/1
GFHTZ：過負荷跳閘控制字；LXFX：零序方向控制字；LXTZ：零序跳閘控制字。
1.4查詢參數
發：CXCS
收：CXCS :xxx(CTBB), xxx(LXCTBB),0/1(DZXZ), 0/1(QZTZ), 0/1(DXFS)。
CTBB：相電流CT變比。
LXCTBB：零序電流CT變比。
DZXZ：定值選擇，0為面板撥碼輪有效，通信設置無效，1為面板撥碼輪無效，通信設置的有效。
QZTZ：欠費強制跳閘功能投退，0開放強制跳閘，一旦開入5為1，就立即跳閘而且不讓合閘，1關閉該功能。
DXFS：主動發送短信，0發，1不發。
1.5查詢保護記錄
發：CXJLBH，x/xx。x代表第多少條。一共可以存16條。
收：BHJLx/xx：2010-1-20 18:30:20，GL1，Ia=xxxxA,Ib=xxxxA,Ic=xxxxA。
BHJLx/xx：2010-1-20 18:30:20，GL1，Ia=xxxxA,Ic=xxxxA。
BHJLx/xx：2010-1-20 18:30:20，LX，I0=xxxxA。
過流保護的報文是否顯示Ib自動根據接線方式調整。
| 符號 | 含義 |
| GL1 | 過流I段 |
| GL2 | 過流II段 |
| GFHTJ | 過負荷跳閘 |
| GLJS | 后加速 |
| GFHGJ | 過負荷告警 |
| LX | 接地保護 |
| 1CHH | 一次重合 |
| 2CHH | 二次重合 |
| 3CHH | 三次重合 |
| 4CHH | 四次重合 |
1.6查詢事件記錄
發：CXJLSJ，x/xx。x代表第多少條。一共可以存32條。
收：SJJLx/xx：2010-1-20 18:30:20，GL1/GL2/GFH/LX/TZ/HZ
| 符號 | 含義 |
| YKTZ | 遙控跳閘 |
| YKHZ | 遙控合閘 |
| YKQTZ | 桿下遙控跳閘 |
| YKQHZ | 桿下遙控合閘 |
| PTSY | PT失壓 |
| YKQFG | 桿下遙控復歸 |
| QZTZ | 預付費跳閘 |
| DL | 登錄到GSM |
| HZ | 合閘 |
| FZ | 跳閘 |
| WCHN | 未儲能 |
| YCHN | 已儲能 |
發：CXHM。
收：CXHM:CJ:2,13931234567,13951234567.YB:2,13961234567,13971234567*
設了幾個就發幾個。先是超級用戶的數量和號碼，然后是一般用戶的。
二、設置類
可以設置：定值、參數、時間、超級用戶手機號、一般用戶手機號。
設置短信超級用戶才允許。在調試態下才允許設置超級用戶，超級用戶才能設置其他用戶，遙控也是超級用戶 才行。不設超級用戶，就設不了一般用戶。
2.1設置定值
發：SZDZ: (GL1DL)xx.xA ,(GL1SJ)xx.xxS ,(GL2DL)xx.xA ,(GL2SJ)xx.xxS,
(JSDL)=xx.xA ,(JSSJ)xx.xxS ,(GFHDL)xx.xA ,(GFHSJ)xx.xxS,(LXDY)xx.xV,(LXDL)xxxx.xmA,(LXSJ)xxxx.xxS,(CH1SJ)xxx.xxS,(CH2SJ)xxx.xxS,(CH3SJ)xxx.xxS,(CH4SJ)xxx.xxS,
(GL1)0/1,(GL2)0/1,(GLJS)0/1,(GFH)0/1,(GFHTZ)0/1,(LX)0/1,(LXTZ)0/1,(LXFX)0/1,(CH1)0/1,(CH2)0/1,(CH3)0/1,(CH4)0/1,(SY)0/1
收到：SZDZ:OK成功，ERROR失敗。
電流定值為0該保護退出，
重合時間為0該重合及后續的重合退出。
超級用戶才行。
2.2設置參數
發：SZCS：xxx(CTBB), xxx(LXCTBB),0/1(DZXZ), 0/1(QZTZ), 0/1(DXFS).
收到：SZCS：OK成功，ERROR失敗。
CTBB：相電流CT變比。
LXCTBB：零序電流CT變比。
DZXZ：定值選擇，0為面板撥碼輪有效，通信設置無效，1為面板撥碼輪無效，通信設置的有效。
QZTZ：欠費強制跳閘功能投退，0開放強制跳閘，一旦開入5為1，就立即跳閘而且不讓合閘，1關閉該功能。
DXFS：主動發送短信，0發，1不發。
PT變比固定為10KV:100V;
裝置地址、規約、接線方式、半周計算、開入取反只能通過調試軟件設，不必通過短信設。
2.3設置時間
發：SZSJ:2010-01-20,18:30:20.
收：SZSJ:OK
考慮短信的發送延時秒要加5。
2.4設置超級用戶手機號
發：SZHMCJ:1,13931234567。
收：SZHMCJ:OK
必須在調試狀態，多只能設兩個號碼。
2.5設置一般用戶手機號
發：SZHMYB：4，13941234567，13951234567，13961234567，13971234567。
收：SZHMYB：OK
多4個號碼。超級用戶才行。
設了一般用戶后，如果想不要一般用戶可以把它設成0，發“SZHMYB：0。”即可。
三、遙控類
分常規模式和簡化模式。常規模式即先選擇再執行，可以撤銷。簡化模式就一步完成，而且不檢查是否允許操作。使用簡化還是常規需要訂貨時說明。
遙控選擇：
遙控選擇跳閘：發YK,XZ,TZ .收1)TZXZ,OK，2)YZFW,ERROR（開關就在分狀態）
遙控選擇合閘：發YK,XZ,HZ .收1)HZXZ,OK，2)YZHW,ERROR（開關就在合狀態），3）WCN,ERROR（未儲能不允許合閘）。
選擇有效后60秒內有效。
遙控執行：
遙控執行跳閘：發YK,ZX,TZ.收1)TZZX,OK，2)WXZ,ERROR（沒有先選擇或執行的與選擇的不一致）
遙控執行合閘：發YK,ZX,HZ.收1)HZZX,OK，2)WXZ,ERROR（沒有先選擇或執行的與選擇的不一致）
遙控撤銷：
YK,CX。
簡化模式
跳閘：發TZ，收TZZX,OK。
合閘：發HZ，收HZZX,OK
四、復歸
發FG，收1)FG:OK，成功；2)ERROR，失敗。
附 圖（簡要說明）：
說明：
安裝方式1：本方案可以把智能控制器直接安裝在線路的桿塔上，智能控制器與斷路器之間采用航空插頭的形式連接。
安裝方式2：本方案需要把智能控制器安裝在特定的箱體內，箱體必須具備防腐、防潮等，智能控制器與斷路器之間采用直接壓線的形式連接。一般是GPRS通訊模式下采用此種安裝模式。
備注：安裝方式1比安裝方式2要優越，因?yàn)閺拿芊馍?、防腐上?lái)說都比較適合使用環境。
