中性點接地電阻柜（以下簡稱電阻器）是電阻在電力系統中應用的又一種新型的電阻產品。電阻器聯結于電力系統的變壓器或發電機的中性點與大地之間。當系統出現接地故障時，電阻器將限制故障電流，并通過經過變換的電流信號去切除故障線路或發出故障報警信號。同時由于系統接入了電阻器，避免了線路和設備絕緣可能受到破壞，以減少經濟損失。隨著電網技術的日漸完善，電阻器的選用將日益廣泛。
§1.使用范圍
該裝置適用于6～66KV的中壓配電網。
§2.使用環境
2.1海拔高度不超過3000m
2.2空氣相對濕度不大于95%，無導電塵埃存在
2.3環境溫度-25℃～40℃
§3.技術性能指標
3.1適用電壓等級：6KV、6.3KV、10.5KV、22KV、35KV、66KV
3.2額定頻率：50Hz
3.3額定電阻：由用戶確定
3.4通流時間：10S
3.5通流電流：由用戶確定

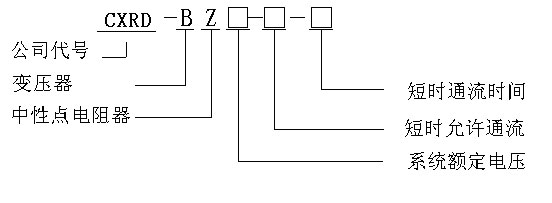

§4.選型說明：

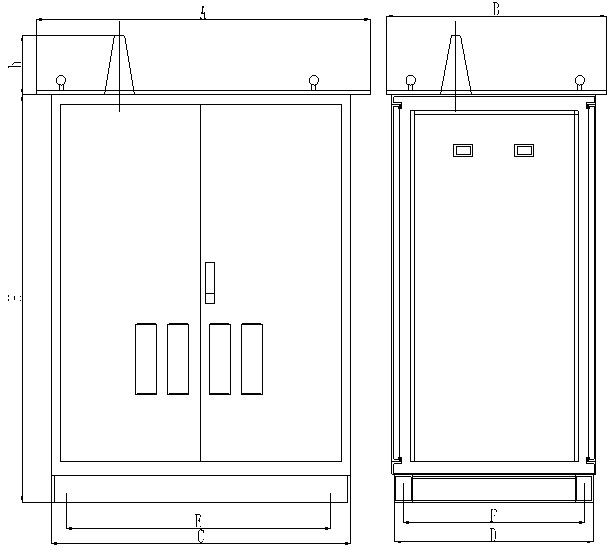

5.1外形
5.2安裝尺寸
型號
A
B
C
D
E
F
H
CXRD-BZ6.0-400-10
1300
1050
1100
850
820
785
1500
CXRD-BZ6.0-600-10
1300
1050
1100
850
820
785
1500
CXRD-BZ6.0-1000-10
1300
1050
1100
850
820
785
1500
CXRD-BZ10.5-400-10
1400
1050
1200
850
920
785
1500
CXRD-BZ10.5-600-10
1400
1050
1200
850
920
785
1500
CXRD-BZ10.5-1000-10
1400
1050
1200
850
920
785
1500
CXRD-BZ22-300-10
1500
1050
1300
850
1020
785
2200
CXRD-BZ22-1000-10
1500
1050
1300
850
1020
785
2200
CXRD-BZ35-1000-10
1700
2×1400
1500
2×1200
2700
1400
1140
CXRD-BZ35-1300-10
1700
2×1400
1500
2×1200
2700
1400
1140
CXRD-BZ35-2000-10
1700
2×1400
1500
2×1200
2700
1400
1140
注明：電阻柜的外型、尺寸、柜體材料和色調可根據用戶要求設計制作。
§6．維護和保養
當系統進行檢查時對電阻柜進行必要的檢查
6.1檢查電阻元件之間的相互連接是否良好
6.2檢查絕緣支柱件的工作狀況是否良好
6.3清潔柜內因長期工作而可能造成的一切污穢
6.4當電阻器在系統故障后，需繼續運行前應對電阻器進行必要而仔細的檢查，排除隱患。
§7．訂貨說明
7．1選擇型號
型 號
系統額定電壓KV
額定電壓KV
短時允許通流A
短時通流時間S
標稱阻值Ω（±5%）
CXRD-BZ6.0-100-10
6.0
3.46
100
10
34.6
CXRD-BZ6.0-200-10
6.0
3.46
200
10
17.3
CXRD-BZ6.0-400-10
6.0
3.46
400
10
8.6
CXRD-BZ6.0-600-10
6.0
3.46
600
10
5.7
CXRD-BZ6.3-100-10
6.3
3.64
100
10
36.4
CXRD-BZ6.3-200-10
6.3
3.64
200
10
18.2
CXRD-BZ6.3-400-10
6.3
3.64
400
10
9.1
CXRD-BZ6.3-600-10
6.3
3.64
600
10
6.0
CXRD-BZ10.5-200-10
10.5
6.0
200
10
30
CXRD-BZ10.5-400-10
10.5
6.0
400
10
15
CXRD-BZ10.5-600-10
10.5
6.0
600
10
10
CXRD-BZ10.5-1000-10
10.5
6.0
1000
10
6
CXRD-BZ22-400-10
22
12.7
400
10
31.7
CXRD-BZ22-600-10
22
12.7
600
10
21.2
CXRD-BZ22-1000-10
22
12.7
1000
10
12.7
CXRD-BZ35-400-10
35
20
400
10
50
CXRD-BZ35-600-10
35
20
600
10
33.3
CXRD-BZ35-800-10
35
20
800
10
25
CXRD-BZ35-1000-10
35
20
1000
10
20
CXRD-BZ35-1250-10
35
20
1250
10
16
CXRD-BZ35-1600-10
35
20
1600
10
12.5
CXRD-BZ35-2000-10
35
20
2000
10
10
CXRD-BZ66-1000-10
66
38
1000
10
38
CXRD-BZ66-1250-10
66
38
1250
10
30.4
CXRD-BZ66-1600-10
66
38
1600
10
23.7
CXRD-BZ66-2000-10
66
38
2000
10
19
7．2訂貨須知
更好的為您服務，訂貨時請?zhí)峁┫到y(tǒng)的電壓等級、短時允許通流、短時通流時間、標稱阻值。
