三相有源電力平衡濾波器

有源電力濾波器工作原理
      有源電力濾波器，是采用現代電力電子技術和基于高速DSP器件的數字信號處理技術制成的電力諧波治理設備。

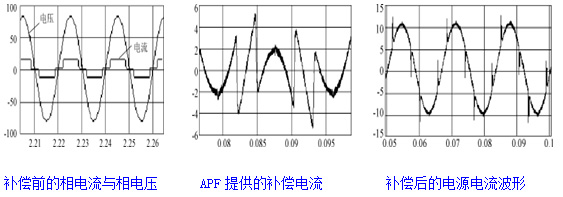

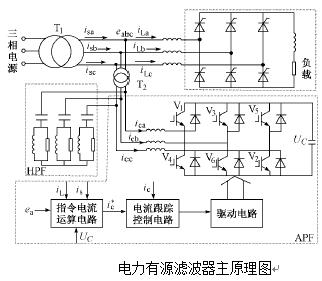

      它由指令電流運算電路和補償電流發生電路兩個主要部分組成。指令電流運算電路實時監視線路中的電流，并將模擬電流信號轉換為數字信號，送入高速數字信號處理器（DSP）對信號進行處理，將諧波與基波分離，并以脈寬調制（PWM）信號形式向補償電流發生電路送出驅動脈沖，驅動IGBT或IPM功率模塊，生成與電網諧波電流幅值相等、極性相反的補償電流注入電網，對諧波電流進行補償或抵消，主動降低電力諧波。

有源電力濾波器優點
      1、 濾波特性不受系統阻抗的影響，對系統內的諧波能夠完全吸收；不會產生諧振，可降低與系統阻抗發生諧振的危險；
      2、 具有自適應功能，可以自動跟蹤變化著的諧波，動態濾除各次諧波。
      3、 具備限流方式下長期運行能力，沒有過載的危險。
      4、 采用并聯方式接入電網，自身故障狀態下也不會影響電網的正常運行。
      5、 采用獨立模塊化設計，可用采用標準容量單元并聯組成大容量系統
      6、 模塊化并聯運行，可以大幅度提高系統連續運行可靠性。
      7、 多模塊化并聯運行下，容易實現系統關鍵部件的冗余設計。
      8、 多臺設備并聯運行, 可以實現系統平滑擴容的同時降低投資成本。


      有源電力濾波器可廣泛應用于工業、商業和機關團體的配電網中，如：電力系統、電解電鍍企業、水處理設備、石化企業、大型商場及辦公大樓、精密電子企業、機場／港口的供電系統、醫療機構等。
      根據應用對象不同，有源電力濾波器的應用將起到供電可靠性、降低干擾、提高產品質量、增長設備壽命減少設備損壞等作用。

產品設計及生產標準
      GB/T14549-93《電能質量：公用電網諧波》
      GB/T15543-1995 《電能質量：三相電壓允許不平衡度》
      GB/T15945-1995 《電能質量：電力系統頻率允許偏差》
      GB/T12326-2000 《電能質量：電壓波動和閃變》
      GB/T12325-2003 《電能質量：供電電壓允許偏差》
      GB/T18481-2001 《電能質量：暫時過電壓和瞬態過電壓》
      GB/T15576-1995 《低壓無功功率靜態補償裝置總技術條件》
      GB7625.11998 《低壓電氣電子產品發出的諧波電流限值》
      GB4208-93 《外殼防護等級的分類》

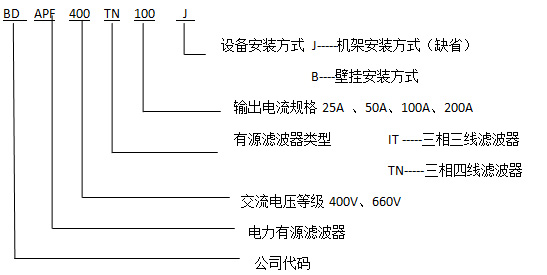

有源電力濾波器產品命名
